英特尔® Elkhart Lake凌动® x6425E车载计算平台，支持4个M12 PoE+接口和15mm 2.5’’硬盘/固态盘
产品介绍

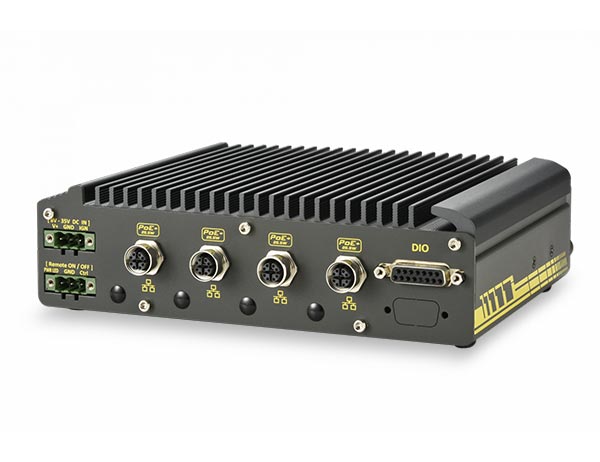

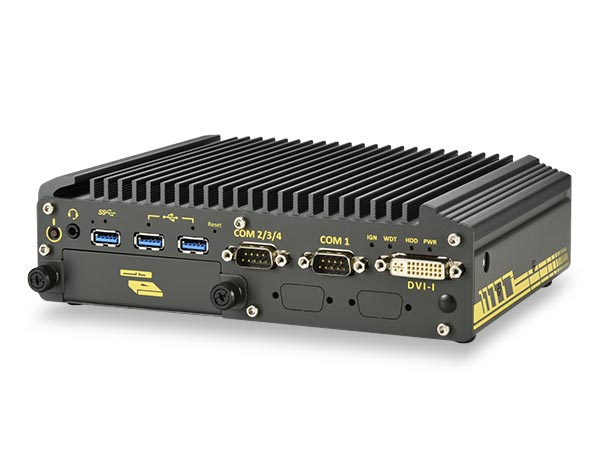

Nuvo-2600VTC系列是一款基于英特尔®凌动®平台的强固型车载计算平台，提供4个M12千兆以太网PoE+连接端口和1个前面板可插拔的2.5’’硬盘托架，高则可支持15mm高度的硬盘/固态盘。Nuvo-2610VTC为多任务应用而设计，如从移动网关、数据记录到网络视频录像（NVR）的车路、非公路、轨道交通等不同的应用场景。
Nuvo-2610VTC搭载了英特尔® Elkhart Lake凌动® x6425E四核CPU，与上一代产品Nuvo-2510VTC相比可以提供1.8倍的CPU性能。为了提供强固的以太网连接，Nuvo-2610VTC系列提供4个通过M12 X编码连接器连接的千兆以太网PoE+接口和1个带锁紧螺丝的USB 3.1接口。除了用于系统存储的内部M.2 2280 SATA固态盘以外，Nuvo-2610VTC还提供1个前面板可插拔的2.5’’硬盘托架，用于安装厚度高则可15mm的SATA硬盘/固态盘，并提供高则可5TB的存储能力。内部扩展方面，Nuvo-2610VTC提供2个mini-PCIe插槽用于安装WiFi，GNSS和CAN模块，及1个M.2 3042/ 3052 B key插槽用于安装4G/ 5G移动宽带模块。
为了满足各种车载部署的需求，Nuvo-2610VTC系列提供了三款机型。除了Nuvo-2610VTC以外，Nuvo-2611VTC配备了1个嵌入式基于电容的备用电源模块，以应对轨道交通环境中电源中断或电压不稳的情况，并且能够在意外断电的情况下将系统安全关机。Nuvo-2612VTC配备了卡式扩展盒，另外提供1个Gen3 x2 PCIe插槽用于安装1个AI加速模块，并提供定制的散热解决方案。安装了AI加速模块的Nuvo-2612VTC成为1个用于智能视频分析的无风扇GPU嵌入式计算平台，或具有感知能力的数据记录器。
结合了英特尔®凌动®四核x6425E处理器，-40℃至70℃宽温无风扇运行，宽范围直流输入和点火信号电源控制，以及4G LTE/ 5G NR移动宽带连接，Nuvo-2610VTC系列是一款理想的强固型多用途车载嵌入式计算平台，适用于后装市场道路车载应用。同时，强固的M12 PoE+连接和内置基于电容的备用电源模块，使得Nuvo-2610VTC系列能够很好地适用于卡车、货车和轨道车辆等非公路应用中恶劣且不稳定的电气环境。
| 系统内核 | |
|---|---|
| 控制器 | 英特尔® Elkhart Lake凌动® x6425E四核2.0GHz/ 3.0GHz 12W处理器 |
| 图像 | 集成英特尔® UHD Graphics |
| 内存 | 1个SODIMM内存插槽，高则可支持32 GB DDR4-3200 SDRAM |
| 面板接口 | |
|---|---|
| PoE | 4个IEEE 802.3at千兆以太网PoE+接口，采用英特尔® I210芯片，通过M12 X编码连接器连接，每个PoE+接口高则可提供25.5W功率 |
| 显示接口 | 通过DVI-I接口提供VGA和DVI双显示输出 |
| USB 3.1 | 1个USB 3.1 Gen1接口，带锁紧螺丝 |
| USB 2.0 | 2个USB 2.0接口，带锁紧螺丝 |
| 串口 | 1个隔离的RS-485接口，提供15千伏静电释放（ESD）保护（COM1） 3个3线RS-232接口（COM2/3/4）或1个RS-422/ 485（COM2） |
| 音频接口 | 1路麦克风输入和扬声器输出（3.5mm插孔） |
| 隔离 DIO | 4通道隔离的DI和4通道隔离的DO |
| 内部I/O接口 | |
|---|---|
| PCI Express | 通过扩展盒提供1个PCIe x4插槽@Gen3，2-lane PCIe信号（仅Nuvo-2612VTC） |
| Mini PCIe | 1个全长mini PCI Express插槽，提供PCIe和USB 2.0信号 1个全长mini PCI Express插槽，提供USB 2.0信号 |
| M.2 B key | 1个M.2 3042/ 3052 B key插槽（USB 3.1 + USB 2.0），可接4G/ 5G模块，提供2个内部micro SIM卡槽 |
| 存储接口 | |
|---|---|
| M.2 SATA | 1个M.2 2280 M key插槽（仅SATA接口），用于安装SATA SSD |
| SATA硬盘 | 1个前面板可插拔的硬盘托架，用于安装2.5” HDD/ SSD（高则可达15毫米） |
| 电源 | |
|---|---|
| 直流输入 | 1个3芯插拔式端子排，提供8V至35V直流输入 内置点火信号电源控制（IGN/ GND/ V+） |
| 远程控制和LED输出 | 1个3芯插拔式端子排，用于远程控制和PWR LED输出 |
| 备用电源 | |
|---|---|
| 电容量 | 2500瓦-秒（仅Nuvo-2611VTC） |
| 机械规格 | |
|---|---|
| 尺寸 | 205毫米（宽）x 155毫米（深）x 58毫米（高）（Nuvo-2610VTC） 205毫米（宽）x 155毫米（深）x 86毫米（高）（Nuvo-2611VTC，Nuvo-2612VTC） |
| 重量 | 1.9 kg（Nuvo-2610VTC） 2.5 kg（Nuvo-2611VTC）/ 2.3 kg（Nuvo-2612VTC） |
| 安装方式 | 阻尼支架（标配） 壁挂安装（选配） |
| 环境指标 | |
|---|---|
| 工作温度 | -40℃ ~ 70℃ *，符合EN 50155 Class OT4标准 |
| 存储温度 | -40℃ ~ 85℃ |
| 湿度 | 10%~90%，无凝露 |
| 振动 | 运行状态，MIL-STD-810G, Method 514.7, Category 4 EN 50155中的IEC61373:2010, Category 1, Class B Body Mounted部分 |
| 冲击 | 运行状态，MIL-STD-810G, Method 516.7, Procedure I EN 50155中的IEC61373:2010, Category 1, Class B Body Mounted部分 |
| EMC | EN 50155:2017, Clause 13.4.8 CE/ FCC A类，参照EN 55032 & EN 55035 |
* 想要在零下温度运行，需要宽温硬盘/固态盘。
Nuvo-2610VTC
英特尔® Elkhart Lake凌动® x6425E车载无风扇计算平台，支持M12 PoE+接口和15mm 2.5’’硬盘/固态盘

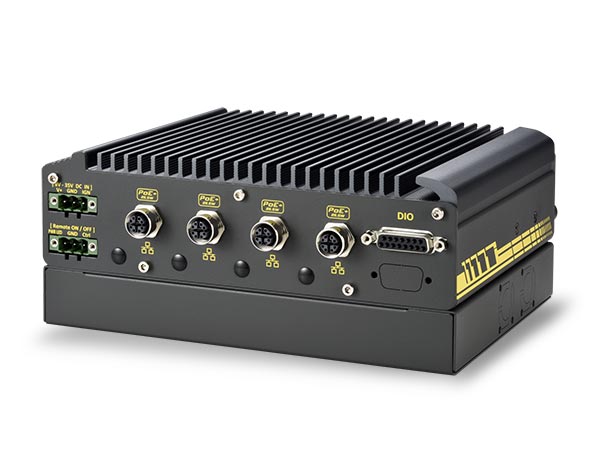

Nuvo-2611VTC
英特尔® Elkhart Lake凌动® x6425E车载无风扇计算平台，支持M12 PoE+接口，15mm 2.5’’硬盘，内置基于电容的备用电源模块

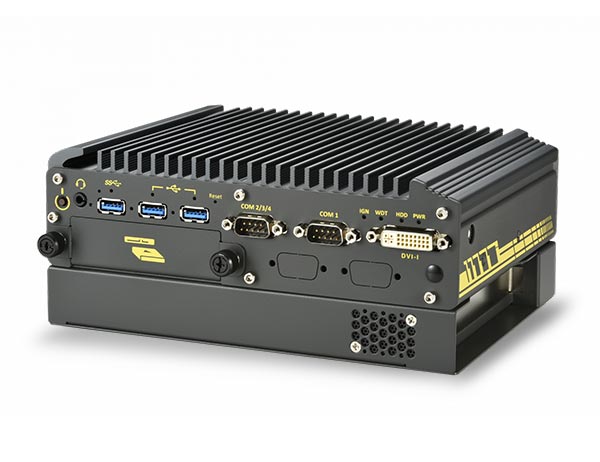

Nuvo-2612VTC
英特尔® Elkhart Lake凌动® x6425E车载无风扇计算平台，支持M12 PoE+接口，15mm 2.5’’硬盘，和单槽PCIe卡式扩展盒
可选配件
PA-120W-OW
120W交流/直流电源适配器，20V/6A；18AWG/ 120cm，接线端子排，运行温度：-30℃至70℃
PA-160W-OW
160W交流/直流电源适配器，20V/8A；18AWG/ 120cm，接线端子排，运行温度：-30℃至70℃
Fankit-25
用于Nuvo-2600和Nuvo-2610VTC系列PCIe卡带的单风扇套件，包括一个25x25mm风扇和螺丝
Wmkit-Nuvo-2600
用于Nuvo-2600和Nuvo-2610VTC系列的壁挂安装架组件，包含壁挂安装架和螺丝
