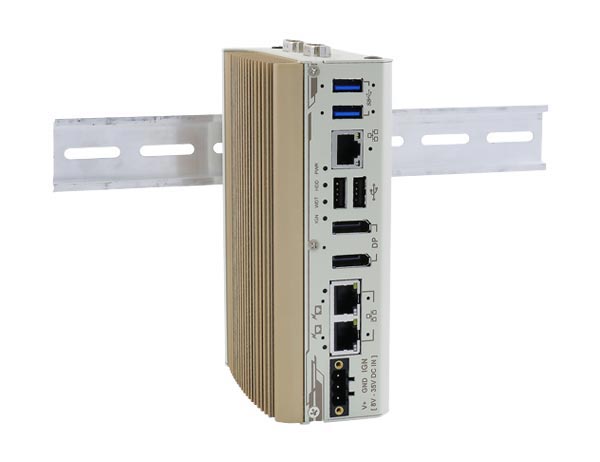

POC-400

POC-400 是一款适用于各类工业应用的超紧凑无风扇嵌入式工控机。POC-400 采用了英特尔®Elkhart Lake 平台凌动® x6425E 四核CPU,与上一代产品相比,能提供1.8 倍的CPU 性能和2 倍GPU 算力。 除了性能上的提升以外,POC-400 还具有超紧凑的机构设计,尺寸仅有56x108x153(毫米),能够轻松放入各种狭窄空间内。系统配备了一个DIN-rail 导轨

  • 英特尔® Elkhart Lake 凌动® x6425E 四核1.8GHz/ 3.0GHz 12W 处理器
  • 强固型嵌入式无风扇工业电脑,可在-25℃至70℃宽温范围内无风扇运行
  • 2个2.5GbE PoE+ 端口和1个2.5GbE 端口,带锁紧螺丝
  • 2个USB 3.1 Gen1 和2个USB 2.0 端口,带锁紧螺丝
  • M.2 2280 M key SATA 接口
  • 双DP 显示输出,分辨率支持4096 x 2160
  • 前面板出线和DIN 安装设计
  • 兼容宸曜MezIO ™模块

概述

POC-400 是一款适用于各类工业应用的超紧凑无风扇嵌入式工控机。POC-400 采用了英特尔®Elkhart Lake 平台凌动® x6425E 四核CPU,与上一代产品相比,能提供1.8 倍的CPU 性能和2 倍GPU 算力。 除了性能上的提升以外,POC-400 还具有超紧凑的机构设计,尺寸仅有56x108x153(毫米),能够轻松放入各种狭窄空间内。系统配备了一个DIN-rail 导轨底盘和丰富的前面板I/O 接口。三个2.5GBASE-T 以太网端口可支持IEEE 802.3 PoE+ 功能,为NBASE-T 相机等设备提供了更高的数据带宽,并向后兼容1000/100/10 Mbps 以太网。POC-400 还配备了两个4K DisplayPort 接口,两个USB 3.1 Gen1,两个USB 2.0 和串口,可满足大多数工业应用的需求。

POC-400 兼容宸曜MezIO ™接口,可通过安装MezIO ™模块实现功能扩展,如隔离的DIO,RS-232/ 422/ 485,点火信号电源控制和4G/ 5G模块等。不仅如此,POC-400还内置了一个M.2 E Key 插槽,可用于Google TPU 或一个英特尔® Movidius VPU 模块安装,使其成为一款轻量级用于边缘端的人工智能推理运算平台。

宸曜科技的POC-400 拥有新的10nm 凌动® 处理器,2.5G 以太网端口,PoE+ 和在超紧凑的机构尺寸中实现扩展功能,是一款紧凑而通用的嵌入式控制器,为各类工业应用提供强大算能。


产品规格

系统内核
控制器 采用英特尔®Elkhart Lake 凌动® x6425E 四核 2.0GHz/ 3.0GHz 12W 处理器
图像 集成英特尔® UHD 图形控制器
内存 1个SO-DIMM 插槽,最高可支持32 GB DDR4-3200 SDRAM
TPM 支持fTPM 2.0
面板接口
以太网 3个2.5GBASE-T 以太网端口,采用英特尔® I225 GbE 控制器
POE 端口2 和3 可选配IEEE 802.3at PoE+
显示接口 2个DisplayPort 接口, 分辨率最高支持 4096 x 2160 @ 60Hz
USB 2个USB 3.1 Gen1 (5 Gbps) 端口
2个USB 2.0 端口
串口 1个RS-232/422/485 串口(COM1),可由BIOS 设置
3个3 线RS-232 串口(COM2/ 3/ 4) 或1个RS-422/485 端口 (COM2)
音频接口 可选 1x 3.5 毫米插孔,用于麦克风输入和扬声器输出
扩展总线
M.2 E key 1个M.2 2230 E Key 插槽,可支持WiFi,Google TPU或 Movidius VPU模块
可扩展I/O 1个MezIO ™扩展接口,可接MezIO ™模块


存储接口
M.2 M key 1M.2 2280 SATA 接口
电源
直流输入 1个3 芯插拔式端子模块提供8~35V 直流输入
机械规格
尺寸 56 毫米 ( 宽) x 108 毫米 ( 深) x 153 毫米 ( 高)
重量 0.96kg
安装方式 DIN-rail 导轨安装(标配)或壁挂安装(选配)
环境指标
工作温度 -25°C ~ 70°C*/**
存储温度 -40°C ~85°C
湿度 10%~90% , 无凝露
振动 运行状态, MIL-STD-810G, Method 514.7, Category 4
冲击 运行状态, MIL-STD-810G, Method 516.7, Procedure I
EMC CE/ FCC A 类, 参照EN 55032 及 EN 55035


订购信息

POC-400 英特尔®Elkhart Lake 凌动® x6425E 超紧凑DIN-rail 无风扇强固型工控机,支持1个 2.5GbE,2个2.5G PoE+ 和2个USB 3.1 Gen1
POC-410 英特尔®Elkhart Lake 凌动® x6425E 超紧凑DIN-rail 无风扇强固型工控机,支持3个 2.5GbE 和2个USB 3.1 Gen1
Optional 1x 3.5 mm jack for mic-in and speaker-out
可相容 MezIO™ 扩充模组 宸曜MezIO™扩充模组通过高速连接器提供计算机信号,电源轨和控制信号,透过多种I/O可将宸曜嵌入式电脑转变为多面向的应用系统(如RS-232/422/485, 隔离DIO,CAN总线,点火控制和存储扩展)
可选配件
PA-60W-OW AC/DC 电源适配器,12V, 5A 直流输出, 接线端子排, 运行温度: -30 ℃至 60 ℃
Wmkit-V-POC400 壁挂安装架,垂直安装
Wmkit-H-POC400 壁挂安装架,水平安装
Cbl-DB9F-3DB9M-15CM 1x DB9 ( 母头) to 3x DB9 ( 公头), 长度: 15 CM
