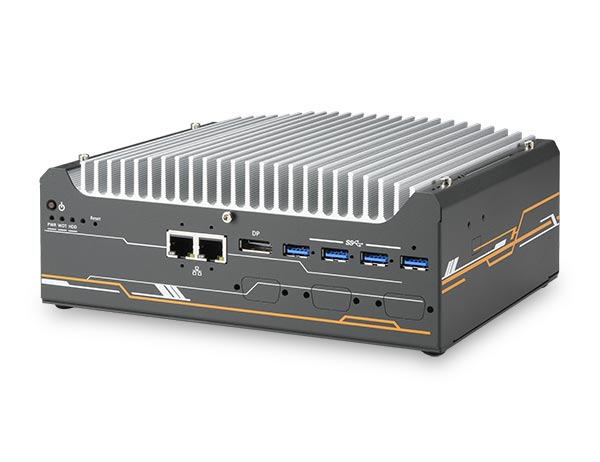

英特尔®第12/13代酷睿™紧凑型无风扇嵌入式计算平台，提供2个2.5G以太网口和4个USB3.2口
产品介绍
Nuvo-9501是一款具有高性价比的紧凑型无风扇嵌入式计算平台，支持英特尔®第12/13代Alder Lake平台。得益于先进的Intel 7制程工艺，英特尔®第12/13代处理器高则可支持24核/ 32线程，与英特尔®第10代或第11代平台相比，整个系统能够为用户带来高达2倍的性能提升。Nuvo-9501是一款高性价比、紧凑且功能强大的无风扇嵌入式计算平台，为各类工业应用提供出色算力。
Nuvo-9501配备了工业应用中所需的通用I/O接口，包括2个2.5G以太网口，双显示输出和4个USB3.2接口。此外，Nuvo-9501还配备了1个Gen4 x4 M.2 NVMe插槽，可接新款NVMe SSD，并支持高达7000 MB/s的读/写速度。Nuvo-9501提供1个2.5''或3.5''硬盘，用于大容量存储需求，如数据采集或安防监控应用。Nuvo-9501还提供2个mPCIe和1个M.2 E key插槽用于安装WiFi或5G/ 4G无线通信模块。
作为一款高性价比的紧凑型嵌入式计算平台，Nuvo-9501不仅能提供出色的算力，同时还配备了各种通用I/O接口，可以同时满足客户的应用需求和成本控制需要。Nuvo-9501是各类工业应用的理想选择。
| 系统内核 | ||
|---|---|---|
| 控制器 | 支持英特尔®第13代Alder Lake酷睿™处理器（LGA1700插槽，35W/ 65W TDP） - 英特尔®酷睿™ i9-13900E/ i9-13900TE - 英特尔®酷睿™ i7-13700E/ i7-13700TE - 英特尔®酷睿™ i5-13500E/ i5-13400E/ i5-13500TE - 英特尔®酷睿™ i3-13100E/ i3-13100TE |
支持英特尔®第12代Alder Lake酷睿™处理器（LGA1700插槽，35W/ 65W TDP） - 英特尔®酷睿™ i9-12900E/ i9-12900TE - 英特尔®酷睿™ i7-12700E/ i7-12700TE - 英特尔®酷睿™ i5-12500E/ i5-12500TE - 英特尔®酷睿™ i3-12100E/ i3-12100TE - 英特尔®奔腾® G7400E/ G7400TE - 英特尔®赛扬® G6900E/ G6900TE |
| 芯片组 | 英特尔® H610E平台控制器hub | |
| 图像 | 集成英特尔® UHD Graphics 770 (32EU)/ 730 (24EU) | |
| 内存 | 1个SODIMM内存插槽，可支持48GB non-ECC DDR4 3200 SDRAM | |
| TPM | 支持fTPM 2.0 | |
| 面板接口 | |
|---|---|
| 以太网 | 2个2.5GBASE-T以太网口，采用英特尔® I226-V GbE控制器 |
| USB 3.2 | 4个USB 3.2 Gen1 (5 Gbps)接口 |
| USB 2.0 | 2个USB 2.0接口 |
| 显示接口 （集成显卡） |
1个VGA 输出，可支持高达1920 x 1200分辨率 1个DisplayPort 接口，可支持高达4096 x 2304分辨率 |
| 串口 | 1个软件可编程的RS-232/ 422/ 485 串口（COM1） 3个3线RS-232 串口（COM2/3/ 4）或1个RS-422/485串口（COM2） |
| 音频接口 | 1路3.5 mm接口的麦克风输入和扬声器输出 |
| 隔离的DIO | 4通道隔离的DI和4通道隔离的DO（仅Nuvo-9505D） |
| 内部扩展总线 | |
|---|---|
| Mini PCI Express | 2个全长mini PCI Express插槽，提供内部SIM卡槽 |
| M.2 E key | 1个M.2 2230 E key插槽，用于安装WiFi5，WiFi6或Google Edge TPU模块 |
| 存储接口 | |
|---|---|
| SATA硬盘 | 内置1个SATA接口，可接3.5''硬盘或2.5'' 硬盘/ 固态盘 |
| M.2 | 1个M.2 2280 M key 插槽 (PCIe Gen4 x4)，用于安装NVMe SSD |
| 电源 | |
|---|---|
| 直流输入 | 1个3芯插拔式端子排，提供8~35V直流输入，提供远程开关控制 |
| 机械规格 | |
|---|---|
| 尺寸 | 212毫米 (宽) x 165毫米 (深) x 80毫米 (高) |
| 重量 | 2.5 kg |
| 安装方式 | 壁挂架安装（选配）或DIN-rail导轨安装（选配） |
| 环境指标 | |
|---|---|
| 工作温度 |
采用35W CPU -10℃ ~ 60℃ * 采用65W CPU（推荐安装选配的风扇组件） -10℃ ~ 60℃ */** |
| 存储温度 | -40°C~ 85°C |
| 湿度 | 10%~90% , 无凝露 |
| 振动 | 运行状态，MIL-STD-810G, Method 514.6, Category 4 |
| 冲击 | 运行状态，MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II |
| EMC | CE/ FCC A 类，测试标准参照EN 55032 & EN 55035 |
■ Date last revised: Feb. 14, 2023* 想要在零下温度运行，需要宽温硬盘/固态盘。
** 采用65W CPU模式，且环境温度高于50℃时，建议使用选配的风扇组件。
Nuvo-9501
英特尔®第12/13代酷睿™紧凑型无风扇嵌入式计算平台，提供2个2.5G以太网口和4个USB3.2口
可选配件
PA-160W-OW
160W交流/直流电源适配器，20V/8A; 18AWG/ 120cm，接线端子排，运行温度：-30℃至70℃
PA-280W-ET2
280W交流/直流电源适配器 24V/ 11.67A；16AWG/ 100cm；接线端子排，运行温度 ：-30℃至60℃。（推荐用于65W CPU模式）
Wmkit-Nuvo9501
壁挂架组件，用于Nuvo-9501系列
DINRAIL-31
DIN-rail导轨安装组件，用于Nuvo-9501系列
AccsyBx-FAN-Nuvo9531_9501
用于Nuvo-9501系列的风扇组件，92mm x 92mm风扇
