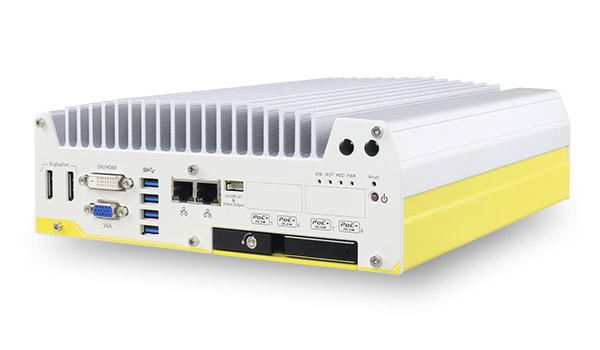

第六代 Intel英特尔® Skylake酷睿™车载工控机，可提供4个 RJ45 PoE+网口、DIO，CAN总线，支持硬盘冗余(RAID)
Nuvo-5104VTC车载工控机是先进的新一代车载工业电脑。采用第六代 Intel英特尔® Skylake酷睿™控制器，提供出色的CPU和GPU计算性能，适用于各种车载应用。
Nuvo-5104VTC车载工控机提供4个802.3at PoE +端口，可为连接的设备提供25W的供电，同时还提供两个千兆以太网端口，供数据传输用。您还可以使用内置的四个mini-PCIe插槽和相应的模块进行3G / 4G / WIFI通信。
此外，Nuvo-5104VTC车载工控机集成了CAN总线供车载通讯使用，以及隔离DIO方便连接传感器/外部执行机构控制。结合点火信号控制以及双硬盘冗余的RAID存储设计，Nuvo-5104VTC足可满足您对车载工控机系统的全部需求。
宽温操作
Nuvo-5104VTC车载工控机采用宸曜的散热设计，可以将各个元件热能平均分布在散热片各处，取得良好的散热效果，以确保在 -40℃至 70℃的宽温范围内，Nuvo-5104VTC可以正常工作（100％的CPU满负载）。
CAN总线设计
CAN总线是车载标准总线，可以让各种车载设备，控制器之间互相传递信息，而不必通过主控电脑.Nuvo-5108VTC车载工控机内置CAN总线，可支持高达1Mbps的的数据率，同时支持CAN 2.0A和CAN 2.0B协议。
第六代 Intel英特尔®酷睿™ CPU
Nuvo-5108VTC车载工控机支持先进第六代 Intel英特尔®Q170芯片组的Skylake微架构控制器，可以提供出众的性能，满足新兴应用的需求。新款的车载无风扇工控机比上一代产品的每瓦性能提升了40%。
| 系统内核 | |
| 控制器 | 支持第六代英特尔® 酷睿™ i7/ i5/ i3 LGA1151 CPU - 英特尔® 酷睿™ i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP) - 英特尔® 酷睿™ i5-6500TE (6M Cache, 2.3/ 3.3 GHz, 35W TDP) - 英特尔® 酷睿™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) |
| 芯片组 | 英特尔® Q170 平台控制器 Hub |
| 图像 | 集成英特尔® HD Graphics 530 |
| 内存 | 2个SODIMM插槽,可支持高达32 GB DDR4-2133 SDRAM |
| AMT | 支持 AMT 11.0 |
| TPM | 支持 TPM 2.0 |

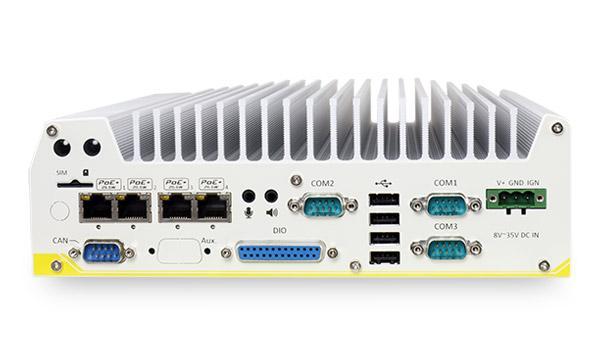

| 面板接口 | |
| 以太网 | 2个千兆以太网口，采用英特尔®I219及I210 |
| PoE+ | 通过英特尔® I210 - RJ45 连接器提供4个802.3at PoE +端口，可为连接的设备提供25W的供电(Nuvo-5104VTC) |
| CAN | 1个CAN 2.0 端口 |
| 隔离 DIO | 4路隔离 DI 和4路隔离 DO |
| USB | 4个USB3.0 接口 经由xHCI控制器提供 4个USB2.0 接口 |
| 显示接口 | 1个堆叠式VGA+DVI-D连接器 2个显示端口连接器, 可支持高达4K2K分辨率 |
| 串口 | 2个RS-232/422/485 端口(COM1 & COM3)，可由BIOS设置 1个RS-232 端口 (COM2) |
| 音频接口 | 1路麦克风输入和1路扬声器输出 |
| 存储接口 | |
| SATA硬盘 | 1个可热插拔的硬盘架可接2.5"机械硬盘/ 固态硬盘 1个内置的SATA 接口，可接 2.5"机械硬盘/ 固态硬盘，支持 RAID 0/ 1 |
| mSATA | 1个全长 mSATA口 (与mini-PCIe共用接插件) |
| 扩展总线 | |
| Mini PCI-E | 1个全长mini-PCIe口，提供面板可插拔的SIM卡槽 1个全长mini-PCIe口，提供内部插拔的SIM卡槽(与mSATA共用接插件) 2个全长mini-PCIe口，提供内部插拔的SIM卡槽 |
| 电源 | |
| 直流输入 | 1个3芯插拔式端子排供8~35V 直流输入 |
| 远端控制及状态输出 | 1个10芯 (2x5)接插件，提供远程开关机控制和状态输出 |
| 机械规格 | |
| 尺寸 | 240毫米(宽) x 225毫米(深) x 79毫米(高) |
| 重量 | 3.3 Kg |
| 安装方式 | 宸曜减震支架 (标配) 或DIN-rail导轨安装（选配） |
| 环境指标 | |
| 工作温度 | -40°C ~ 70°C */** |
| 存储温度 | -40°C ~ 85°C |
| 湿度 | 10%~90%, 无凝露 |
| 振动 | 运行, 5 Grms, 5-500 Hz, 3 轴(采用固态盘 (SSD), 参照 IEC60068-2-64) |
| 冲击 | 运行, 50 Grms, 半正弦 11 毫秒 (采用固态盘 (SSD), 参照 IEC60068-2-27) |
| EMC认证 | CE/ FCC , 测试标准采用EN 55022, EN 55024 和EN 55032 |
* CPU满负载采用英特尔® 热分析工具。想了解更详细的测试条件，请联络宸跃智能科技。
** 想要在零下温度运行，需要宽温硬盘或固态盘(SSD)。
| Nuvo-5104VTC | 第六代 Intel英特尔® Skylake酷睿™i7/i5/i3 车载工控機，可提供4个 RJ45 PoE+网口、DIO，CAN总线，支持硬盘冗余(RAID) |
可选配件
C-M12-RJ45-LAN-5M
M12( 8-pole-X-coded) to RJ45，CAT6，长度：5M
C-M12-RJ45-LAN-10M
M12( 8-pole-X-coded) to RJ45, CAT6, 长度：10M
DINRAIL-O
DIN-rail导轨安装组件
PA-120W-OW
120W交流/直流电源适配器 20V/6A；18AWG/120cm；接线端子排，运行温度：-30℃至 70℃
可选配蜂巢式网络模块
NSIO-LTE-7455
Cat. 6 LTE嵌入式插座调制解调器
