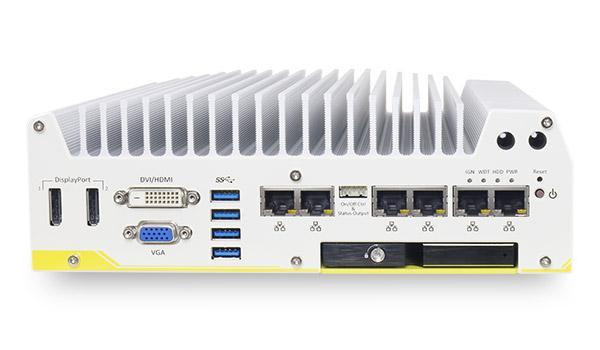

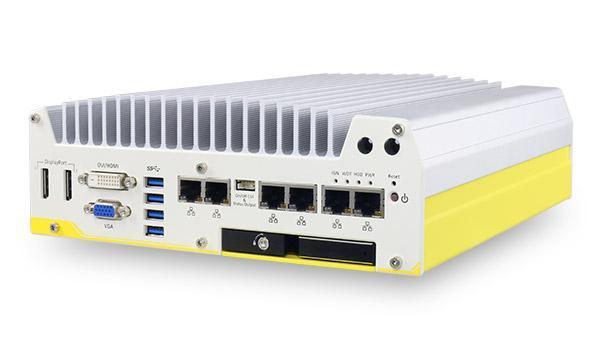

Nuvo-5108VTC系列

第六代 Intel英特尔®酷睿™ i7/i5/i3车载工控机,可提供8个 RJ45 PoE+网口、DIO,CAN总线,支持硬盘冗余(RAID)

  • 支持第六代 Intel英特尔®酷睿™ i7/i5/i3 LGA1151插座式CPU
  • 经由RJ45连接器可支持高达8个802.3at 802.3at PoE +千兆以太网
  • 板载CAN总线,方便车载通讯
  • 4通道隔离DI及4通道隔离DO
  • 2x SATA端口,带有一个热插拔硬盘,支持RAID 0/1
  • 4个全长迷你的PCIe插槽,支持SIM卡
  • 8〜35V宽范围直流输入,内置车载点火控制
  • 通过E13 No. 10R-0514321 认证

概述

Nuvo-5108VTC车载工控机是一台通过E13 No. 10R-0514321规范认证的新一代车载工业电脑。采用第六代 Intel英特尔®酷睿™控制器,提供出色的CPU和GPU计算性能,适用于各种车载应用。

Nuvo-5108VTC车载工控机提供8个802.3at PoE +端口,可为连接的设备提供25W的供电,同时还提供两个千兆以太网端口,供数据传输用。内置了四个mini-PCIe插槽, 可以安装3G / 4G / WiFi通讯模块。

此外,Nuvo-5108VTC车载工控机集成了CAN总线系统,提供车载通信、独立ECU车载电脑,以连结其他车载控制模块的电子设备使用,以及一个隔离DIO方便连接传感器/外部执行机构控制。结合点火信号控制以及双硬盘冗余的RAID存储设计,足可满足您对车载工控机系统的全部需求。


产品特性

宽温操作

Nuvo-5108VTC车载工控机采用宸曜的散热设计,可以将各个元件热能平均分布在散热片各处,取得良好的散热效果,以确保在-40℃至70℃的宽温范围内,Nuvo-5108VTC可以正常工作(100%的CPU满负载)。


CAN总线设计

CAN总线是车载标准总线,可以让各种车载设备,控制器之间互相传递信息,而不必通过主控电脑.Nuvo-5108VTC车载工控机内置CAN总线,可支持高达1Mbps的的数据率,同时支持CAN 2.0A和CAN 2.0B协议。


第六代 Intel英特尔®酷睿™ CPU

Nuvo-5108VTC车载工控机支持先进英特尔®Q170芯片组的SKYLAKE微架构控制器,可以提供出众的性能,满足新兴应用的需求。新款车载无风扇工控机比上一代产品的每瓦性能提升了40%。


产品规格

系统内核
控制器 支持 英特尔® 酷睿™ i7/i5/i3 LGA1151 CPU
- 酷睿™ i7-6700TE(8M Cache, 2.4/3.4 GHz, 35W TDP)
- 酷睿™ i5-6500TE(6M Cache, 2.3/3.3 GHz, 35W TDP)
- 酷睿™ i3-6100TE(4M Cache, 2.7 GHz, 35W TDP)
芯片组 英特尔® Q170 平台控制器芯片
图像 集成英特尔® HD 530 图像控制器
内存 2个SO-DIMM插槽,可支持高达32GB DDR4-2133 SDRAM
AMT 支持 AMT 11.0
TPM 支持 TPM 2.0


面板接口
以太网 2个千兆以太网端口,采用英特尔® I219 和I210芯片
PoE+ 通过英特尔® I210 - RJ45 连接器提供8个802.3at PoE +端口,可为连接的设备提供25W的供电(Nuvo-5108VTC)
CAN 1个CAN 2.0接口
隔离DIO 4路隔离DI 和4路隔离DO
USB 4个USB 3.0 接口,经由XHCI控制器提供
4个USB 2.0接口
显示接口 1个堆叠式VGA + DVI-D连接器
2个显示端口连接器, 可支持高达4K2K分辨率
串口 2路RS-232/422/485 串口(COM1 & COM3) 可由BIOS设置
1路RS-232串口(COM2)
音频接口 1路麦克风输入和1路扬声器输出


存储接口
SATA硬盘 1个支持热插拔的硬盘托盘,可接 2.5“ 硬盘/固态硬盘
内置1个SATA口,可接2.5”硬盘/固态硬盘,支持RAID 0/1
mSATA 1个全长mSATA口 (与mini-PCIe共用接插件)


扩展总线
Mini PCI-E 1个全长mini-PCIe口,提供面板可插拔的SIM卡槽
1个全长mini-PCIe口,提供内部插拔的SIM卡槽(与mSATA共用接插件)
2个全长mini-PCIe口,提供内部插拔的SIM卡槽


电源
直流输入 1个 3芯插拔式端子排,供8~35V直流输入
远端开关机和状态输出 1个10芯 (2x5) 接插件,提供远程开关机控制和状态输出


机械规格
尺寸 240 毫米 (宽) x 225 毫米 (深) x 79 毫米 (高)
重量 3.3 Kg
安装方式 宸曜的阻尼支架(标配) 或导轨安装(选配)


环境指标
工作温度 -40°C ~ 70°C */**
存储温度 -40°C ~ 85°C
湿度 10%~90%, 无凝露
振动 运行, 5 Grms, 5-500 Hz, 3 轴(采用固态硬盘,参照IEC60068-2-64)
冲击 运行, 50 Grms, 半正弦曲线11毫秒时长(采用固态硬盘,参照IEC60068-2-27)
EMC认证 CE/ FCC , 测试标准采用EN 55022, EN 55024 和EN 55032

* CPU满负载采用Intel® 热分析工具。想了解更详细的测试条件,请联络宸跃智能科技。
** 想要在零下温度运行,需要宽温硬盘或固态盘(SSD)。

订购信息

Nuvo-5108VTC 第六代 Intel英特尔®酷睿™ i7/i5/i3 车载工控機,可提供8个 RJ45 PoE+网口、DIO,CAN总线,支持硬盘冗余(RAID)

可选配件

C-M12-RJ45-LAN-5M

M12( 8-pole-X-coded) to RJ45, CAT6,长度:5M

C-M12-RJ45-LAN-10M

M12( 8-pole-X-coded) to RJ45, CAT6,长度:10M

DINRAIL-O

DIN-rail导轨安装组件

PA-120W-OW

120W 交流/直流电源适配器20V/6A;18AWG/120cm;接线端子排,运行温度:-30℃至 70℃


可选配蜂巢式网络模块

NSIO-LTE-7455

Cat. 6 LTE嵌入式插座调制解调器
