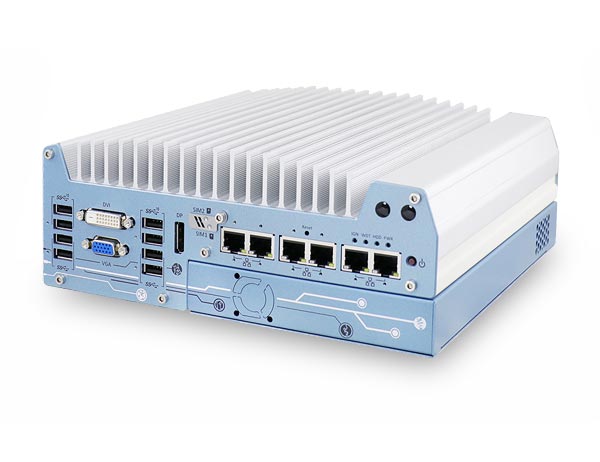

第九代/第八代 Intel英特尔®酷睿™ i7/i5/i3无风扇嵌入式工控机，带6个千兆以太网口，支持宸曜卡式扩展盒及MezIO™扩展模块
产品介绍
Neousys宸曜科技推出 2018年旗舰级强固型无风扇嵌入式工控机 Nuvo-7000系列，新款 Nuvo-7000工控机采用第九代/第八代 Intel英特尔® Coffee Lake酷睿™i处理器，相对于之前的第六代或第七代平台，可支持高达八核/六核线程架构。
Nuvo-7000系列无风扇嵌入式工控机继承 Neousys宸曜科技一贯专注于实践应用的洗练技术，兼具强固性和多功能性。Nuvo-7000采用高效能无风扇工控机设计，並支持卡式扩展盒和 MezIO™扩展模块等端口。除此之外，Nuvo-7000工控机还集成了具有高达 10 Gbps 传输值的 USB 3.1 Gen2 等计算机 I/O 和用于 NVMe SSD 或支持英特尔® Optane™ 快取技术的 M.2 2280 M key 接口，以实现优化的系统性能。多功能的板载 I/O 端口（GbE，USB和COM）具有精密的保护电路，可承受来自 ESD 和电源浪涌的压力。
为适用于各种产业应用的灵活性和多功性，Nuvo-7000无风扇嵌入式工控机更支持多种扩展卡槽，可容纳单个PCIe卡（Nuvo-7000E）、双PCIe卡（Nuvo-7000DE）或单张PCI卡（Nuvo-7000P）；通过 Nuvo-7000无风扇工控机，您可以依照不同的产业应用需求，打造一具真正强固型的工业电脑平台。
| 系统内核 | |
|---|---|
| 控制器 | 采用英特尔® 第九代/第八代 CPU (LGA1151 socket, 65W/ 35WTDP) - 英特尔® 酷睿™ i7-8700/ i7-8700T/ i7-9700E/ i7-9700TE - 英特尔® 酷睿™ i5-8500/ i5-8500T/ i5-9500E/ i5-9500TE - 英特尔® 酷睿™ i3-8100/ i3-8100T/ i3-9100E/ i3-9100TE - 英特尔® 奔腾® G5400/ G5400T - 英特尔® 赛扬® G4900/ G4900T |
| 芯片组 | 英特尔® Q370 平台控制器芯片 |
| 图像 | 集成英特尔® UHD Graphics 630 |
| 内存 | 两个SODIMM内存插槽，高则可支持32GB DDR4-2666/2400 SDRAM |
| AMT | 支持AMT 12.0 |
| TPM | 支持TPM 2.0 |
| 面板接口 | |
|---|---|
| 以太网 | 2个采用英特尔®I219和I210的千兆网口（Nuvo-7002E/P/DE） 6个采用英特尔®I219和I210的千兆网口（Nuvo-7006E/P/DE） |
| POE+ | 网口3-6高则可支持总计100w的IEEE 802.3at供电 |
| USB | 4个USB3.1二代(10 Gbps)接口 4个USB3.1一代(5 Gbps)接口 |
| 显示接口(集成显卡) | 1个 VGA 接插件, 分辨率高则可支持 1920 x 1200 1个DVI-D 接插件，分辨率高则可支持1920 x 1200 1个显示端口连接器, 分辨率高则可支持 4096 x 2304 |
| 串口 | 2路RS-232/422/485串口(COM1/ COM2)，可由BIOS设置 2路RS-232串口(COM3/ COM4) |
| 音频接口 | 1路扬声器输出和1路麦克风输入（3.5mm插孔） |
| 扩展总线 | |
|---|---|
| PCI/PCI Express | 通过扩展盒提供1个3代PCIe x16插槽(Nuvo-7000E) 通过扩展盒提供2个3代PCIe x16插槽(Nuvo-7000DE) 通过扩展盒提供1个PCI插槽(Nuvo-7000P) |
| Mini PCI-E | 1个全长mini PCIe 插槽，提供内部插拔的SIM卡槽（与mSATA共用接插件） |
| M.2 | 1个M.2 2242 B Key 插槽，提供2个前面板可插拔的SIM卡槽，可支持带M.2 LTE模块的双SIM模式 |
| 可扩展I/O | 1路MezIO™扩展接口，可接宸曜科技MezIO™模块 |
| 存储接口 | |
|---|---|
| SATA 硬盘 | 内置2个SATA口，可接2.5" 机械硬盘/固态硬盘，支持RAID 0/ 1 |
| M.2 | 配备1个 M.2 2280 M key 接口（Gen3 x4），支持 NVMe SSD 或英特尔® 傲腾内存加速器(Optane memory)技术 |
| mSATA | 1个全长mSATA接口（与mini PCIe共用接插件） |
| 电源 | |
|---|---|
| 直流输入 | 1个3芯插拔式端子排，供8-35V直流输入 |
| 远端开关机和LED输出 | 1个3芯插拔式端子排，提供远程开关机控制和PWR LED输出 |
| 机械规格 | |
|---|---|
| 尺寸 | 240 毫米 (宽) x 225 毫米 (深) x 90 毫米 (高) (Nuvo-7000E/ P 系列) 240毫米 (宽) x 225毫米 (深) x 110.5毫米 (高) (Nuvo-7000DE 系列) |
| 重量 | 3.58 kg (Nuvo-7000E/ P 系列) 3.7 kg (Nuvo-7000DE 系列) |
| 安装方式 | 壁挂安装（标配）或导轨安装（选配） |
| 环境指标 | |
|---|---|
| 工作温度 |
采用 35W CPU -25°C ~ 70°C ** 采用 65W CPU -25°C ~ 70°C */** (配置为35W TDP) -25°C ~ 50°C */** (配置为65W TDP) |
| 存储温度 | -40°C ~ 85°C |
| 湿度 | 10%~90% , 无凝露 |
| EMC | CE/FCC A类, 测试标准采用 EN 55032 和 EN 55024 |
| 安规认证 | UL62368-1, IEC62368-1 |
* 想要在65W CPU配置下运行i7-8700，工作温度高则不可超过50℃，且如果长时间持续负载运行可能出现热节流。用户可以在BIOS中配置CPU电源，以获得更高的操作温度。
**想要在零下温度运行，需要宽温硬盘或固态硬盘。
Nuvo-7002E
第九代/第八代 Intel英特尔® Coffee Lake酷睿™无风扇嵌入式工控机，带2个千兆以太网口，支持单个 PCI Express 扩展盒及 MezIO™ 扩展模块
Nuvo-7002DE
第九代/第八代 Intel英特尔® Coffee Lake酷睿™无风扇嵌入式工控机，带2个千兆以太网口，支持两个 PCI Express 扩展盒及 MezIO™ 扩展模块
Nuvo-7002P
第九代/第八代 Intel英特尔® Coffee Lake酷睿™无风扇嵌入式工控机，带2个千兆以太网口，支持单个 PCI 扩展盒及 MezIO™ 扩展模块
Nuvo-7006E
第九代/第八代 Intel英特尔® Coffee Lake酷睿™无风扇嵌入式工控机，带6个千兆以太网口，支持单个 PCI Express 扩展盒及 MezIO™ 扩展模块
Nuvo-7006DE
第九代/第八代 Intel英特尔® Coffee Lake酷睿™无风扇嵌入式工控机，带6个千兆以太网口，支持两个 PCI Express 扩展盒及 MezIO™ 扩展模块
Nuvo-7006P
第九代/第八代 Intel英特尔® Coffee Lake酷睿™无风扇嵌入式工控机，带6个千兆以太网口，支持单个 PCI 扩展盒及 MezIO™ 扩展模块
选配件：802.3at PoE+ for GbE port 3 ~ port 6
