第八/第九代英特尔®酷睿™i7/ i5/ i3强固型嵌入式工控机， 多则可提供5个PCIe/ PCI插槽
产品介绍
Nuvo-8000系列是具有高性价比的无风扇嵌入式智能系统，多则可支持5个扩展槽，可替代您原先笨重的壁挂式或机架式安装工控机。Nuvo-8000配备了搭载H310芯片组的第八/第九代英特尔®酷睿™台式机处理器，能提供与传统工控机相同的算力，而其机箱尺寸却比传统工控机紧凑很多，价格也便宜很多。

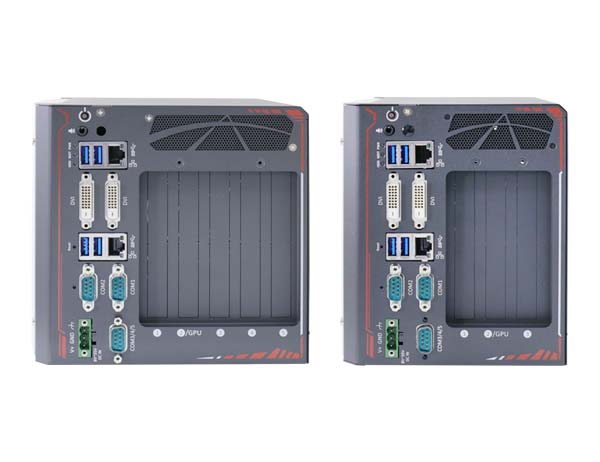

Nuvo-8000系列下拥有4个产品型号，分别对应了不同的扩展配置。不论是紧凑的3个PCIe扩展槽，还是5个扩展槽（配多则3个PCIe扩展槽或多则4个PCI扩展槽），用户都可以根据自己的需求选择适合其工业自动化或机器视觉应用的工控机。Nuvo-8000前面板I/O端口包括，2个千兆以太网口，4个USB 3.1 Gen1和5个串口，这种前面板出线设计使得机箱在壁挂安装或被安装在一个狭小的箱体内时，也能轻松访问接口。在存储方面，Nuvo-8000系列拥有2个2.5” SATA SSD/ HDD和1个mSATA插槽，可支持各种存储设备。Nuvo-8000还可支持1个125W NVIDIA® GPU，为深度学习应用提供TFLOPS算力。
Nuvo-8000系列是为满足工业应用需求而设计。Nuvo-8000系列保留了传统工控机的扩展功能，并以超紧凑的外形和工业级可靠性满足各种应用需求。
| Nuvo-8003 | Nuvo-8023 | Nuvo-8032 | Nuvo-8041 | |
| 系统内核 | ||||
|---|---|---|---|---|
| 控制器 | 支持英特尔® 第八/ 第九代酷睿™ CPU (LGA1151 socket) - 英特尔® 酷睿™ i7-9700TE/ i7-8700*/ i7-8700T - 英特尔® 酷睿™ i5-9500TE/ i5-8500*/ i5-8500T - 英特尔® 酷睿™i3-9100TE/ i3-8100*/ i3-8100T -英特尔® 奔腾® G5400T (4M Cache, 3.1GHz, 35W TDP) -英特尔® 赛扬® G4900T (2M Cache, 2.9GhHz, 35W TDP) |
|||
| 芯片组 | 英特尔® H310平台控制器Hub | |||
| 图像 | 集成英特尔® UHD Graphics 630 或通过x16 PEG端口可接独立的125W GPU |
|||
| 内存 | 1个SODIMM 插槽，高则可支持32 GB DDR4 2666 SDRAM | |||
| 面板接口 | ||||
| 以太网 | 1个采用英特尔® I219-LM 芯片的千兆以太网口 1个采用英特尔® I210-IT芯片的千兆以太网口 |
|||
| 显示接口 | 2个DVI-D连接器，每个接口分辨率高则可支持1920x1200 | |||
| 串口 | 1路RS-232/ 422/ 485串口(COM1)，可由BIOS设置 1路RS-422/ 485串口(COM2)，可由BIOS设置 3个3线RS-232串口 (COM3/ COM4/ COM5) |
|||
| USB | 4个USB 3.1 Gen1 (5 Gbps) 接口 1个USB 2.0接口，通过A型连接器连接（内部） 2个USB 2.0接口（内部），采用2x8针式接插件 |
|||
| 音频接口 | 1个3.5 mm麦克风输入和扬声器输出 | |||
| 存储接口 | ||||
| SATA硬盘 | 2个内部的SATA接口，可用于 2.5” 硬盘/固态盘安装 | |||
| mSATA | 1个全长的mSATA 接口（与mini-PCIe共用接插件） | |||
| Nuvo-8003 | Nuvo-8023 | Nuvo-8032 | Nuvo-8041 | |
| 扩展总线 | ||||
|---|---|---|---|---|
| PCI/PCI Express |
1x PCIe x16插槽 @Gen3, 16-lanes 1x PCIe x8插槽 @Gen2, 4-lanes 1x PCIe x4插槽 @Gen2, 1-lane |
1x PCIe x16插槽 @Gen3, 16-lanes 1x PCIe x4插槽 @Gen2, 2-lanes 1x PCIe x4插槽 @Gen2, 1-lane |
1x PCIe x16插槽 @Gen3, 16-lanes 1x PCIe x8插槽 @Gen2, 4-lanes |
1x PCIe x16插槽 @Gen3, 16-lanes |
| PCI | - | 2x 33MHz/ 32-bit 5V PCI插槽 | 3x 33MHz/ 32-bit 5V PCI插槽 | 4x 33MHz/ 32-bit 5V PCI插槽 |
| mSATA | 1个全长的mSATA插槽（与USB 2.0信号共用） | |||
| 电源 | ||||
| 直流输入 | 1个3芯插拔式端子排，供8~35V直流输入 | |||
| 机械规格 | ||||
| 尺寸 | 154毫米( 宽) x 235毫米( 深) x 174毫米( 高) | 185毫米( 宽) x 235毫米( 深) x 174毫米( 高) | ||
| 重量 | 3 Kg | 3.6 Kg | ||
| 安装方式 | 壁挂安装（标配） DIN-Rail导轨安装（选配） 上架安装（选配） |
|||
| 环境指标 | ||||
| 工作温度 | -25°C ~ 60°C | |||
| 存储温度 | -40°C ~ 85°C | |||
| 湿度 | 10%~90%，无凝露 | |||
| EMC | CE/FCC类，测试标准采用EN55032 & EN55035 | |||
■ 最后修改日期：2020年10月5日* 由于散热限制，默认情况下，65W CPU配置为以35W模式运行。
Nuvo-8003
第八/第九代英特尔®酷睿™i7/ i5/ i3强固型无风扇嵌入式工控机，提供3个PCIe扩展插槽
Nuvo-8023
第八/第九代英特尔®酷睿™i7/ i5/ i3强固型无风扇嵌入式工控机，提供3个PCIe和2个PCI扩展插槽
Nuvo-8032
第八/第九代英特尔®酷睿™i7/ i5/ i3强固型无风扇嵌入式工控机，提供2个PCIe和3个PCI扩展插槽
Nuvo-8041
第八/第九代英特尔®酷睿™i7/ i5/ i3强固型无风扇嵌入式工控机，提供1个PCIe和4个PCI扩展插槽
可选配件
PA-120W-OW
120W 交流/ 直流电源适配器20V/6A；18AWG/120cm, 接线端子排，运行温度：-30℃至70℃
PA-160W-OW
160W 交流/ 直流电源适配器20V/8A；18AWGx4C/120cm, 接线端子排，运行温度：-30℃至70℃
PA-280W-ET2
280W 交流/ 直流电源适配器24V/11.67A；18AWG/120cm; 接线端子排，运行温度：-30℃至70℃
Fankit-92
风扇组件，92x92x25毫米
Rmkit-Nuvo6000
机架安装组件，可用于Nuvo-6000/ 8000系列
