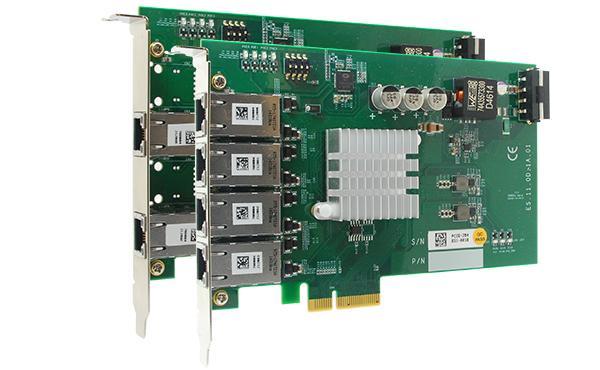

PCIe-PoE354at/352at

采用服务器芯片的 4端口/ 2端口 PoE+千兆以太网卡

  • 采用PCI Express® X4 2.0接口,可支持总计2GB/s的传输带宽
  • 采用Intel® I350 服务器等级以太网控制器芯片
  • 支持4路(354at)或2路(352at)独立千兆以太网口
  • 符合IEEE 802.3at规范,每个网口可提供25.5W电源
  • 支持9kB巨帧(jumbo frame)及链路聚合(link aggregation)及IEEE 1588规范
  • 每个网口均可提供PoE+电源开/关控制

概述

PCIe-PoE354at是业界首片将服务器等级的千兆以太网控制器与802.at网络供电(PoE+)功能结合到一起的产品。继承了宸曜PoE领域的专业技术,PCIe-PoE354at实做出了802.3at-2009 标准,每个网口可提供25.5W供电。

PCIe-PoE354at采用Intel® I350千兆以太网控制芯片设计。这是一颗服务器等级的千兆以太网控制芯片,带来了许多先进功能,比如校验和卸载(checksum offoading)、分段卸载(segmentation offoading)以及智能中断生成/节流,这些功能可以显著提升网络性能同时降低CPU占用。不仅如此,它的单总线多网口拓普结构大大降低了硬件资源占用,大大提升了在插入多片网卡时主板的兼容性。

机器视觉应用可以从PCIe-PoE354at的服务器等级网络性能中大大受益。网卡提供的25.5W PoE+供电能力可以胜任监控类应用中像机云台的供电。PCIe-PoE354at是您的网络供电类应用的选择方案。


产品特性


产品规格

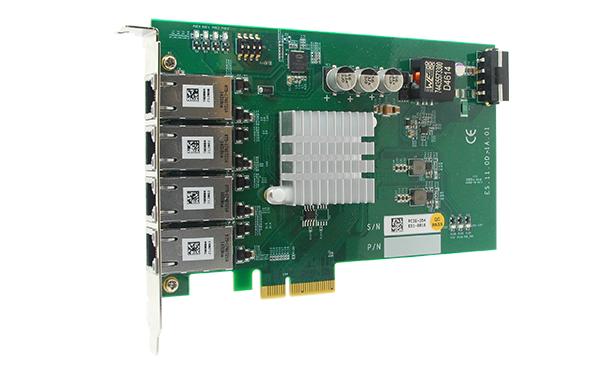

PCIe-PoE354at
总线接口 x4, 2代 PCI Express
千兆以太网口 4个千兆以太网口,采用Intel® I350-AM4 控制器,支持9.5 kB巨帧,聚合和IEEE 1588
PoE 供电能力 符合IEEE 802.3at-2009规范,每个网口可提供高达25.5 W电源
电缆需求 超5类和超6类线,可支持高达100米
电源需求 从PCI Express总线3.3V可取电1.2A
从PCI Express总线12V可取电9.6A
或从板载4芯电源接插件12V电源可取电9.6A
工作温度 0°C ~ 55°C ,有风流
外形尺寸 167.7 毫米 (宽) x 111.2 毫米 (高)

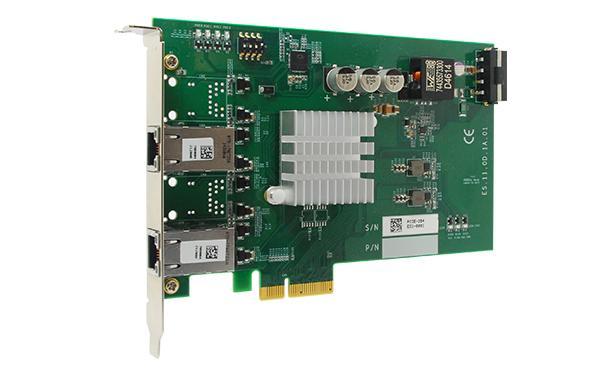

PCIe-PoE352at
总线接口 x4, 2代 PCI Express
千兆以太网口 2个千兆以太网口,采用Intel® I350-AM4 控制器,支持9.5 kB巨帧,聚合和IEEE 1588
PoE 供电能力 符合IEEE 802.3at-2009规范,每个网口可提供高达25.5 W电源
电缆需求 超5类和超6类线,可支持高达100米
电源需求 从PCI Express总线3.3V可取电0.9A
从PCI Express总线12V可取电4.8A
工作温度 0°C ~ 55°C ,有风流
外形尺寸 167.7 毫米 (宽) x 111.2 毫米 (高)

* PCIe-PoE354at的12V供电被设计既可以从PCIe总线供电也可以从板载4芯电源插座外接供电,可由客户跳线设置。
** PCIe-PoE352at的12V供电被设计成直接从PCIe总线供电,无需外接12V电源。

订购信息

PCIe-PoE354at 4端口 Intel英特尔® I350-AM4服务器等级千兆以太网802.3at PoE+图像采集卡
PCIe-PoE352at 2端口 Intel英特尔® I350-AM4服务器等级千兆以太网802.3at PoE+图像采集卡
