Nuvo-7501(8代特价机)

Nuvo-7501英特尔第九代/第八代紧凑型无风扇嵌入式工控机,采用2个GbE千兆以太网口,4个USB3.0和4个COM端口,支持-25°C至60℃宽温范围无风扇运行

  • 255 x 173 x 76 mm的紧凑型尺寸设计
  • 支持英特尔®第九代/第八代酷睿™ 35W LGA1151处理器
  • 强固型工业电脑,支持 -25°C至 60°C宽温范围无风扇运行
  • 2个 GbE和 4个 USB3.0端口
  • VGA + DVI双显示输出
  • 支持一个 M.2 2280 SSD(SATA信号)
  • 支持一个 3.5吋 HDD或 2.5吋 HDD/SSD

概述

Nuvo-7501无风扇工控机是一款兼具高性价比,紧凑型设计和高运算效能的强固嵌入式工业电脑,机箱尺寸仅 255 x 173 x 76 mm,并支持英特尔®第九代/第八代酷睿™八核/六核架构处理器,与上一代产品相比,Nuvo-7501无风扇工控机的计算性能提升了 50%以上。

Nuvo-7501无风扇工控机的设计简巧轻巧,除了保留嵌入式平台强固的基本元素之外,更具有丰富的 I/O连接端口,包括 2个 GbE千兆以太网口,4个 USB 3.0和 4个 COM端口;在资料存储上,Nuvo-7501可支持 M.2 2280 SATA SSD,2.5" SSD / HDD以及 3.5" HDD三种固态硬盘以及机械硬盘,支持大部分的工业应用解决方案;而另一款衍生型号 Nuvo-7505D还配有隔离的 8通道 DIO和 COM端口,可确保控制器不受复杂环境中接地回路的干扰。

Nuvo-7501是一款为高性价比设计的工控机解决方案,它采用无风扇散热设计,保留了所有 Neousys嵌入式电脑一贯严谨的设计理念和强固材质,并通过严厉的测试流程;是适用于各种工业应用的理想嵌入式解决方案。


产品特性

先进的第九代/第八代英特尔®酷睿™处理器

Nuvo-7501无风扇嵌入式工业电脑支持先进的 Intel® H310芯片组的第九代/第八代 Intel® Core™处理器,远胜第六代和第七代的性能,更满足现代产业的需求


宽温运行

Nuvo-7501无风扇嵌入式工控机拥有的被动散热设计,可以传导从散热片逸出的热能。让 Nuvo-7501无风扇嵌入式工控机可在CPU满负载下真正实现 -25℃至 60℃的宽温度范围运行。


产品规格

系统内核
控制器 采用英特尔®第九代/第八代 CPU (LGA1151 socket)
- 英特尔® 酷睿™i7-8700*/ i7-8700T/ i7-9700E*/ i7-9700TE
- 英特尔® 酷睿™i5-8500*/ i5-8500T/ i5-9500E*/ i5-9500TE
- 英特尔® 酷睿™i3-8100*/ i3-8100T/ i3-9100E*/ i3-9100TE
芯片组 英特尔® H310 平台控制器芯片
图像 集成英特尔® UHD Graphics 630
内存 一个SODIMM内存插槽,可支持高达32GB DDR4-2666/2400 SDRAM

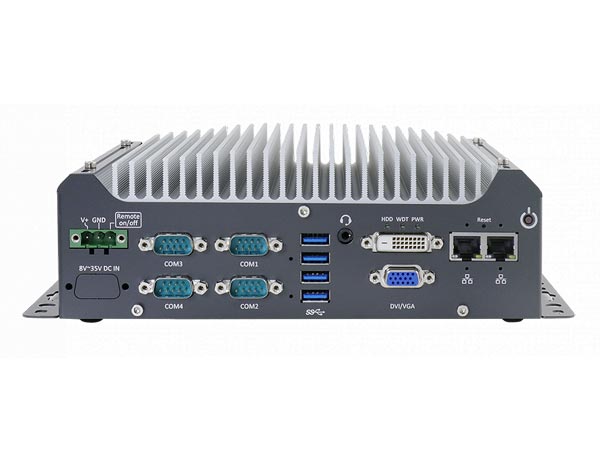

面板接口
以太网 2个采用英特尔®I219和I210的千兆网口
USB 4个USB3.1一代(5 Gbps)接口
显示接口(集成显卡) 1个 VGA 接插件, 分辨率支持高达 1920 x 1200
1个DVI-D 接插件,分辨率支持高达1920 x 1200
串口 2路RS-232/422/485串口(COM1/ COM2),可由BIOS设置
2路RS-232串口(COM3/ COM4)
音频接口 1路扬声器输出和1路麦克风输入(3.5mm插孔)


扩展总线
Mini PCI-E 1个全长mini PCIe 插槽
M.2 1个M.2 2242 B Key 插槽,带内置SIM卡槽


存储接口
SATA 硬盘 内置1个SATA口,可接3.5"或2.5"机械硬盘/固态硬盘
M.2 配备1个 M.2 2280 接口


电源
直流输入 1个3芯插拔式端子排,供8-35V直流输入
远端开关机和LED输出 1个10芯(2x5)插拔式端子排,用于远程开/关控制和状态LED输出


机械规格
尺寸 255毫米 (宽) x 173毫米 (深) x 76毫米 (高)
重量 2.68 kg
安装方式 壁挂安装(标配)或导轨安装(选配)


环境指标
工作温度 -25°C ~ 60°C **
存储温度 -40°C ~85°C
湿度 10%~90% , 无凝露
振动 运行, MIL-STD-810G, Method 514.6, Category 4
冲击 运行, MIL-STD-810G, Method 516.6, Procedure I,Table 516.6-II
EMC CE/FCC A类, 测试标准采用 EN 55032 和 EN 55024

* 由于散热限制,65W CPU在默认情况下将配置为在 35W模式下运行。
**想要在零下温度运行,需要宽温硬盘或固态硬盘。
***对于i7 CPU,在60°C环境温度下施加持续满载时可能会发生热节流。

订购信息

Nuvo-7501 第九代/第八代 Intel英特尔®酷睿™无风扇嵌入式工控机,带 2个 GbE千兆以太网口和 4个COM端口

可选配件

PA-120W-OW

120W AC/DC电源适配器20V/6A;18AWG/120cm;电缆端配接线端子模块,工作温度:-30℃ ~ 70℃

DINRAIL-31

用于Nuvo-7501的DIN导轨安装组件
