PB-9250J-SA Series

具备9250瓦-秒双电层电容的工业级不间断电源系统智能模块

  • 独立通用的工业等级不间断电源系统,可相容各厂牌嵌入式工控机
  • 可承受-25°C至65°C宽温度范围操作的双电层电容模块
  • 具备9250瓦-秒的双电层电容量
  • 支持后端系统的输出功率可高达180W
  • 长寿命电容,可达十年50万次的充电/放电周期
  • CAP智能电源管理及感测技术*,包括:
  • 当发生无法预期的断电事件时,可很大限度延长备份与关机时间
  • 即时监控电源和功耗,预估并延长系统关闭的操作时间

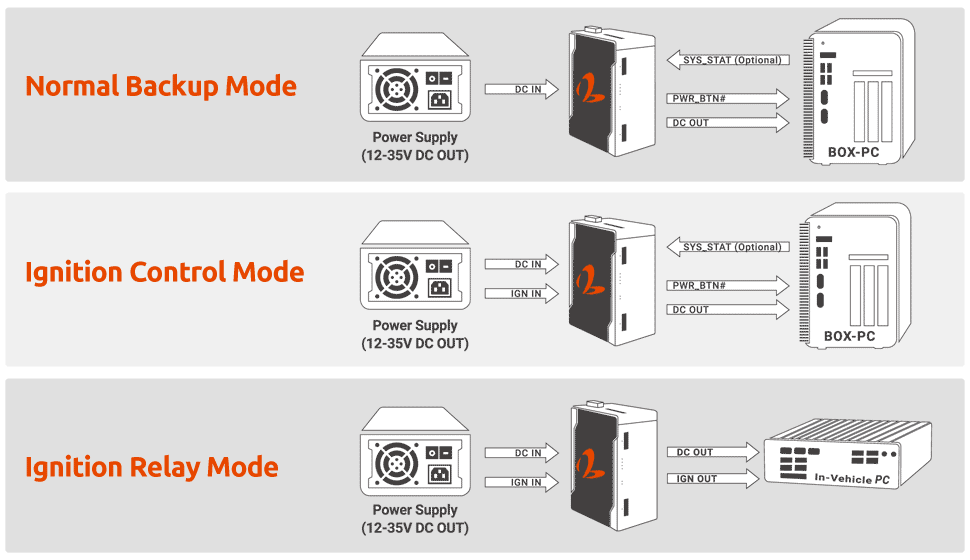

  • 具多功能操作模式
  • 标准备用电源模式
  • 点火控制模式:适配于嵌入式系统以及车载工控机
  • 获得 EN50155铁道车载认证

概述

PB-9250J-SA是一款为工业应用而设计的独立不间断电源系统模块,可以保护您的嵌入式工控机(BOX PC)不受意外断电的困扰;PB-9250J-SA不间断电源系统采用先进的双电层电容技术,可在-25°C至65°C宽温度范围的恶劣环境中确保正常运行,并具备长达十年寿命的强固使用性。

PB-9250J-SA不间断电源系统由8个370F / 3.0V的双电层电容器组成,其寿命比2.7V的双电层电容器更长达数倍,并可存储9250瓦-秒的大电容量,为工业电脑的备份提供更多额外的延长操作时间。得益于Neousys宸曜的CAP智能电源管理技术,它能可靠的为后端系统支持高达180W的输出功率,并能自主管理启动和关机,无需安装额外的驱动程式和软体。除了类似UPS不间断电源系统的备用电源模式外,PB-9250J-SA不间断电源系统还支持两种先进的点火控制模式,非常适配于车载产业;它可与一般嵌入式工控机(BOX PC)或车载型系统配合使用,以提供稳定的电源;并根据IGN的信号输入,正确执行用户的开/关机延迟设定。

PB-9250J-SA具有多功能操作模式,自动关机控制和高达180W的输出功率,可与市面上各厂牌的嵌入式工控机搭配使用。凭借免维护的能量存储和不间断电源系统等特性, PB-9250J-SA可保护工业电脑在遭遇不可预期的停电事件时有效的维护系统稳定,并防止数据丢失!



产品规格

双电层电容配置
电容配置 8个370F, 3.0V 双电层电容
电容量 9250瓦-秒
使用寿命 >10 年*
使用周期 充电/放电周期为50万次*


电源规格
输入电压 12~ 35V直流
输入接口 1个3芯插拔式端子模块 (V+, GND, IGN_IN)
输出电压 充电模式:直流输入旁路 (输出电压=输入电压)
放电模式: 12V 或 24V,可通过软件设置
输出功率 输出功率可高达180W**
输出接口 1个3芯插拔式端子模块 (V+, GND, IGN_OUT)


面板接口
串口 1个DB9的三线式 RS-232
Iso. DIO 1个10芯可插拔端子模块
- PWR_BTN# 输出
- SYS_STAT 输入


机构规格
尺寸 82.5毫米 (宽) x 128.2毫米 (深) x 175.2毫米(高)
重量 1.7kg
安装方式 导轨安装或壁挂安装


环境指标
工作温度 -25°C ~ 65°C
-40°C ~ 85°C(当降低储能性能时)
存储温度 -40°C ~ 85°C
振动 运行状态,符合IEC61373:2010,1类,B类车身安装(EN50155当中项目)
冲击 运行状态,符合IEC61373:2010,1类,B级车身安装(EN50155当中项目)
EMC认证 CE/FCC A类, 测试标准参照EN 55032 及 EN 55035

* 一旦达到额定寿命或循环寿命,双电层电容器的容量可能会降低30%,ESR可能会从初始值增加到满值;若要实现在65℃宽温及连续七天24小时的环境条件下运行超过10年的使用寿命,您需要将 PB-9250J-SA设置为延长 4.8倍电容使用模式,同时将充电维持在6525J能量水平(有关详细信息,请参阅用户手册)。
**在维持高功耗的后端系统时,可以减少不间断运行的备份时间。

订购信息

PB-9250J-SA 具备9250瓦双电层电容的工业级不间断电源系统智能模块
