第八/ 第九代英特尔® 酷睿™全方位机器视觉控制系统，配备机器视觉专用I/O，实时控制和GPU 计算
产品介绍

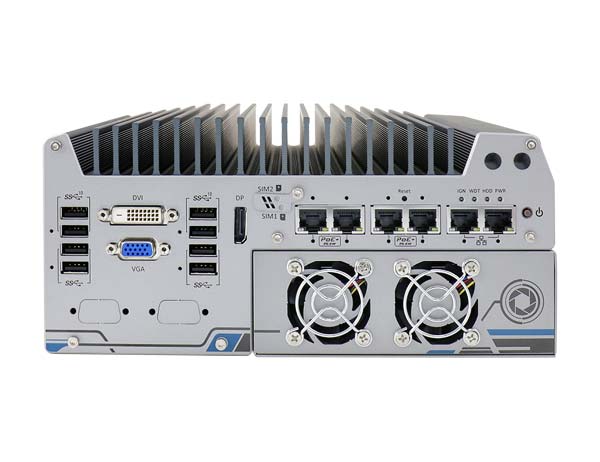

Nuvis-7306RT 系列是一款强大的全方位机器视觉控制系统，融合了机器视觉应用所需的各种功能。Nuvis-7306RT 支持第八/ 第九代英特尔® 酷睿™ i7/ i5，为图像处理带来了十分强大的算力。
Nuvis-7306RT 集成了恒流光源控制器，隔离的12V 相机触发，用于位置信息的编码器输入以及用于连接传感器/ 伺服控制的DIO。得益于宸曜科技先进的MCU 架构和DTIO/ NuMCU 固件，Nuvis-7306RT 能够克服传感器输入和触发输出之间的延迟，以确保精确度达微秒级的实时I/O 控制，从而实现基于时间或位置触发的图像精准捕获。
在基于深度学习的机器视觉应用方面，Nuvis-7306RT 可以支持一张NVIDIA® 120W TDP GPU，以充分利用先进的目标检测/ 分类神经网络模型。内置的机器视觉专用I/O 和出色的性能使得Nuvis-7306RT 成为理想的全方位机器视觉控制系统。
| 控制器 | |
|---|---|
| 控制器 | 采用第八/ 第九代英特尔® Coffee Lake CPU (LGA1151 插槽, 65W/ 35W TDP) - 英特尔® 酷睿™ i7-9700E/ i7-9700TE/ i7-8700/ i7-8700T - 英特尔® 酷睿™ i5-9500E/ i5-9500TE/ i5-8500/ i5-8500T |
| 芯片组 | 英特尔® Q370 平台控制器芯片 |
| 图像 | 集成英特尔® UHD 630 图像控制器 |
| 内存 | 2个SO-DIMM 插槽，高则可支持 64 GB DDR4 2666/ 2400 SDRAM |
| AMT | 支持 AMT 12.0 |
| TPM | 支持 TPM 2.0 |
| 机器视觉用I/O | |
| LED 光源控制器 | 4通道LED 光源控制器输出, 支持 - 恒流模式 ( 每通道高则可支持2 A，100kHz 调光控制) - 恒压模式 (24 伏直流，100 kHz 调光控制) |
| 相机触发 | 4通道相机触发输出 ( 隔离的12V 直流输出) |
| 编码器输入 | 1通道正交编码器输入(A/B/Z) |
| 隔离数字输出 | 4 通道隔离高速数字输出( < 2 us 过渡时间，供触发/PWM 使用) 4 通道隔离高电流数字输出 ( 额定电流高达500mA) |
| 隔离数字输入 | 8 通道隔离高速数字输入 ( < 2 us 过渡时间) |
| 实时I/O控制 | 宸曜微控制器MCU 技术，通过先进的DTIO V2 和NuMCU实现实时I/O 控制 |
| 通用接口 | |
| 以太网 | 6个千兆以太网口，1 个采用英特尔® I219，5 个采用I210 芯片 |
| PoE+ | 4个IEEE 802.3at(25.5W)PoE+ 供电，采用英特尔®I210，接RJ45接插件 |
| USB | 4个USB 3.1 Gen2 (10 Gbps) 接口 4个USB 3.1 Gen1 (5 Gbps) 接口 1个USB2.0 接口（内部使用） |
| 显示接口 | 1个VGA 接口，分辨率高则可支持1920 x 1200 1个DVI-D 接口，分辨率高则可支持1920 x 1200 1个DisplayPort 接口，分辨率高则可支持4096 x 2304 |
| 串口 | 2个RS-232/422/485 串口(COM1/ COM2)，可由BIOS 设置 2个RS-232 串口，(COM3/ COM4) |
| 音频接口 | 1 路3.5mm 麦克风输入和扬声器输出 |
| 存储接口 | |
|---|---|
| SATA 硬盘/固态盘 | 内置2个SATA口，可接 2.5'' 硬盘/ 固态盘，支持 RAID 0/1 |
| M.2 | 1个 M.2 2280 M key 插槽 (PCIe Gen3 x4)，支持NVMe SSD或英特尔® 傲腾内存加速器(Optane memory) 技术 |
| mSATA | 1个全长 mSATA 口 ( 与mini-PCIe 共用接插件) |
| 扩展总线 | |
| PCI Express | 通过扩展盒提供2 个PCIe x16 插槽@ Gen3, 8-lane PCIe 信号，可支持 - 120W NVIDIA® GPU 图形卡 - COTS CameraLink 和 CoaXPress 相机接口卡 |
| Mini PCI-E | 1个全长mini PCIe 插槽，提供内部插拔的SIM 卡槽( 与mSATA 共用接插件) |
| M.2 | 1个M.2 2242 B key 插槽，提供2 个前面板可插拔的SIM 卡槽配合M.2 LTE 模块可支持双SIM 模式 |
| 电源 | |
| 直流输入 | 1个3 芯插拔式端子排，供8~35V 直流输入 |
| 远端控制和状态输出 | 1个3 芯插拔式端子排，用于远程控制和PWR LED 输出 |
| 机械规格 | |
| 尺寸 | 240 毫米 (宽) x 225 毫米 (深) x 111 毫米 (高) |
| 重量 | 3.7 kg |
| 安装方式 | 壁挂安装 |
| 环境指标 | |
| 工作温度 | 采用35W CPU 和NVIDIA® 120W GPU -25℃ ~ 60℃ ** 采用65W CPU 和NVIDIA® 120W GPU -25℃ ~ 60℃ **/*** ( 配置为 35W TDP mode) |
| 存储温度 | -40°C ~85°C |
| 湿度 | 10%~90%, 无凝露 |
| 振动 | 运行状态, 标准参照MIL-STD-810G, Method 514.6, Category 4 |
| 冲击 | 运行状态, 标准参照MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II |
| EMC | CE/FCC A 类, 测试标准采用 EN 55032 & EN 55024 |
■ Date last revised: Feb. 5, 2021* 想要在65W CPU 配置下运行i7-9700E 和i7-8700，工作温度高则不可超过50℃，且如果长时间持续负载运行可能出现热节流。用户可以在BIOS 中设置CPU 功率限制，以获得更高的操作温度。
*** 想要在零下温度运行，需要宽温硬盘或固态硬盘。
Nuvis-7306RT-DTIO
第八/ 第九代英特尔® 酷睿™全方位机器视觉控制系统，配备机器视觉专用I/O，通过DTIO V2 进行实时控制和支持GPU 运算
Nuvis-7306RT-NuMCU
第八/ 第九代英特尔® 酷睿™全方位机器视觉控制系统，配备机器视觉专用I/O，通过NuMCU 进行实时控制和支持GPU 运算
可选配件
PA-280W-ET2
280W 交流/直流电源适配器；24V/11.67A；6AWG/100cm，接线端子排，运行温度： -30℃至60℃
PA-480W-DIN
480W 交流/直流电源适配器，DIN-rail 导轨安装；24V/20A；90~264VAC/ 127~370VDC，接线端子排，运行温度： -20℃至70℃
