PCIe-PoE312M是一款采用英特尔® I350芯片的4端口PCIe千兆以太网卡,支持M12 x编码连接器。同时还配备了IEEE 802.3at PoE+ PSE功能,可为连接的PD设备提供高达25.5W的电能,并能为绝大多数市售计算平台提供非常强固而可靠的线缆连接。
PCIe-PoE312M 配备了4 个采用英特尔® I350 NIC 服务器等级芯片的千兆以太网端口,支持校验和卸载(checksumoffloading),分段卸载(segmentation offloading)和智能中断生成/ 节流,这些功能可以显著提升网络性能同时降低CPU 占用。

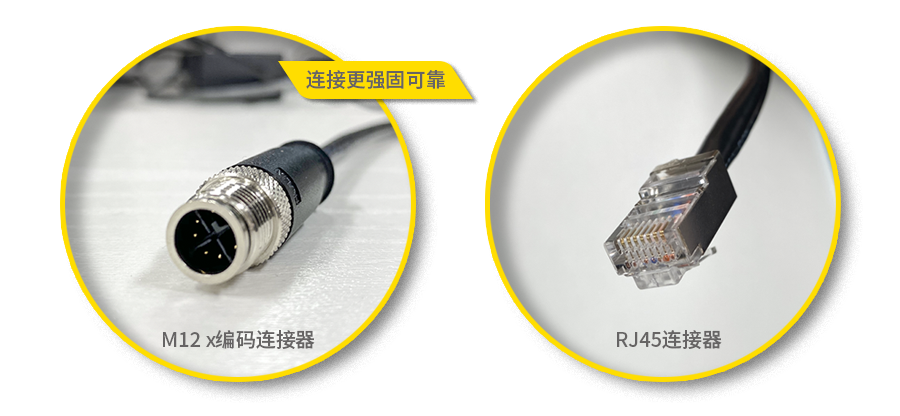

不同于传统的PoE+以太网卡,PCIe-PoE312M采用了M12连接器来取代RJ45连接器,大大改善了以往接口会松动的情况,同时连接的线缆也升级至更强韧的材料,可以很好地适用于振动和冲击的严苛环境中,如铁道和车载应用中的以太网通讯,移动监控和机器视觉应用等。

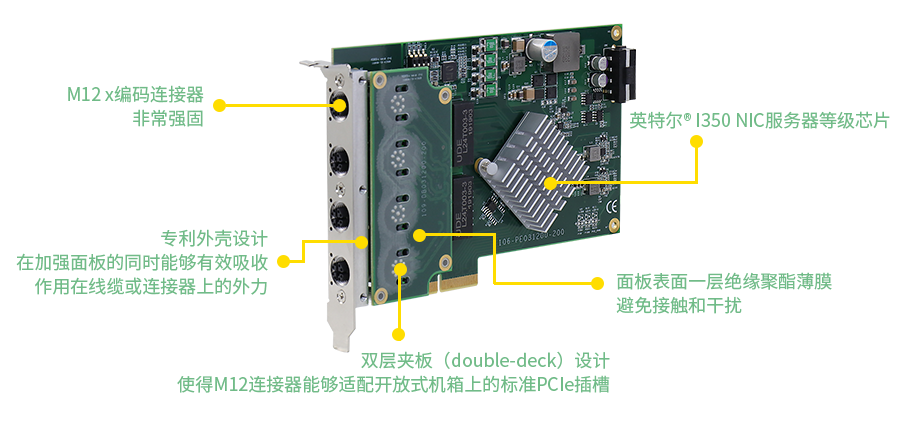

为了能够广泛兼容并适用于各种计算平台和嵌入式系统,PCIe-PoE312M配备了双层夹板(double-deck)设计,使得M12连接器能够适配开放式机箱上的标准PCIe插槽。 同时在面板表面还有一层绝缘聚酯薄膜,避免接触和干扰。

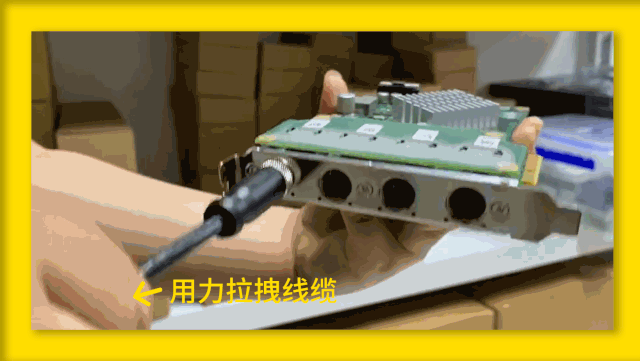

还包括外壳设计,连接器采用了CNC铣削铝块作为其连接器外壳的锁紧螺丝,在加强面板的同时能够有效吸收作用在线缆或连接器上的外力。
这些设计都使得连接以太网或PoE+设备的线缆拥有的强固性和可靠性。
宸曜科技坚持创新设计,不论是double-deck设计,还是薄薄的一层绝缘聚酯薄膜,亦或是采用CNC铣削铝块的锁紧螺丝,都是雕琢细微之处、引进前瞻的设计理念——不仅能够以细节的斟酌决定整体的高品质,更能以小见大,适应新兴产业和行业应用的需求变化。 PCIe-PoE312M充分利用了M12连接器的稳定性和可靠性能,加上升级强韧的线缆连接,即使在严苛环境中也能确保连接的螺丝处于可靠的锁紧状态。
搭载了PCIe-PoE312M的Nuvo-7200VTC为各种应用提供了丰富的I/O接口功能,包括点火信号电源控制,CAN总线,RAID,及多种可插3G/ 4G、WIFI和GPS模块的插槽。这一组合非常适用于M2M车载通信和车载应用。
同时PCIe-PoE312M能够兼容和适配全球范围内各种市售计算平台和嵌入式系统。而卡片的安装不需要对现有平台作任何调整,更不需要定制化的机箱,可大大节省开支。
Nuvo-7200VTC + PCIe-PoE312M
物联网、边缘计算和强固型安防监控等应用正在快速成长,对此,可靠的以太网连接必不可少。宸曜科技的PCIe-PoE312M 结合了增强型M12连接器,PoE+ 和千兆以太网,非常适用于铁道/车载,移动监控和机器视觉应用。
‧ 英特尔® I350 服务器等级千兆以太网控制器芯片
‧ 4个M12 x编码连接器,外壳设计
‧ x4,Gen 2 PCI Express 接口,提供2GB/s 的总带宽
‧ 符合IEEE 802.3at 规范,每个网口可提供25.5W 功率
‧ 支持9.5KB 巨帧(jumbo frame),分组(teaming) 及IEEE 1588 规范
‧ 每个网口PoE+ 电源可独立控制开/ 关
